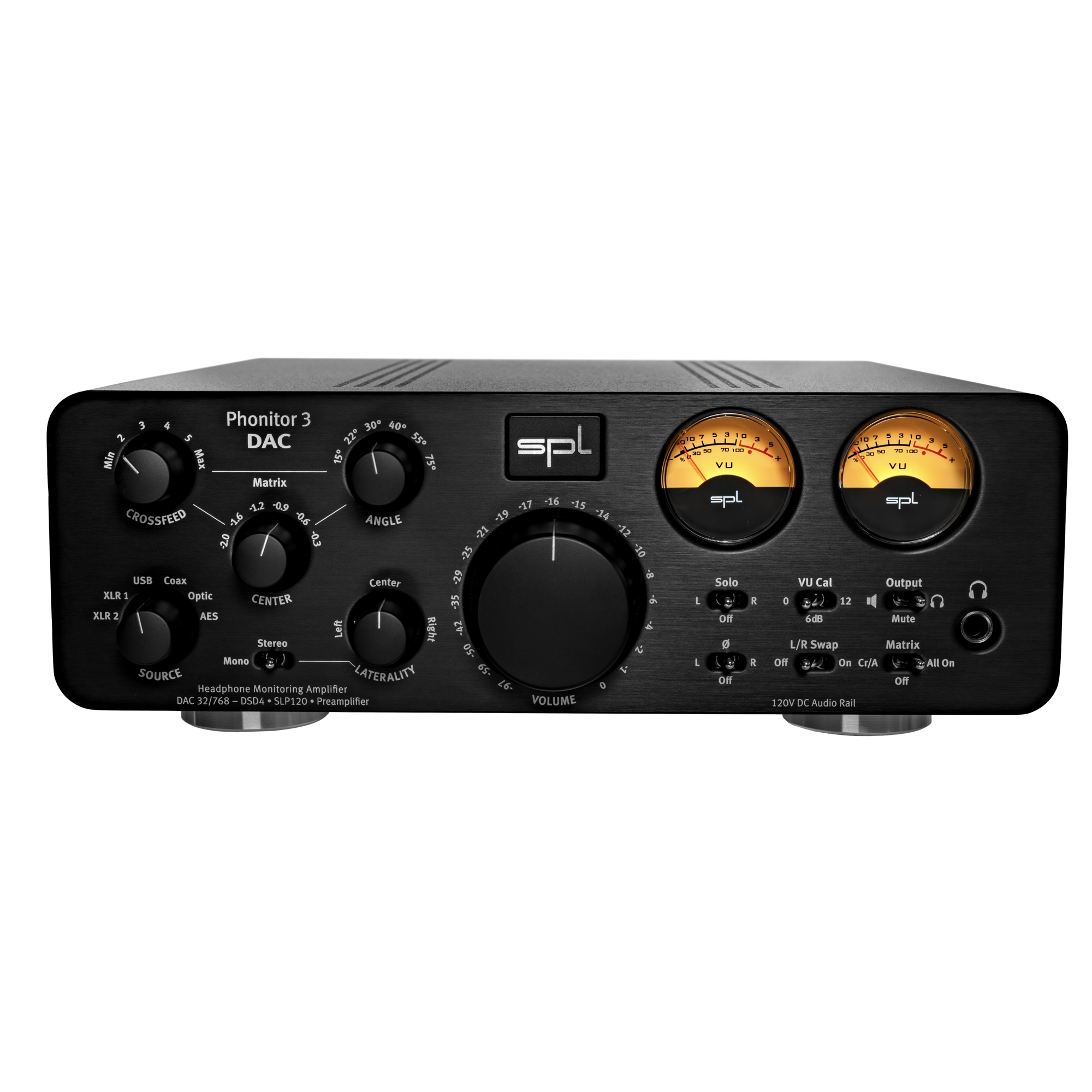

Phonitor 3 DAC

120V 테크놀로지가 적용된 헤드폰 앰프

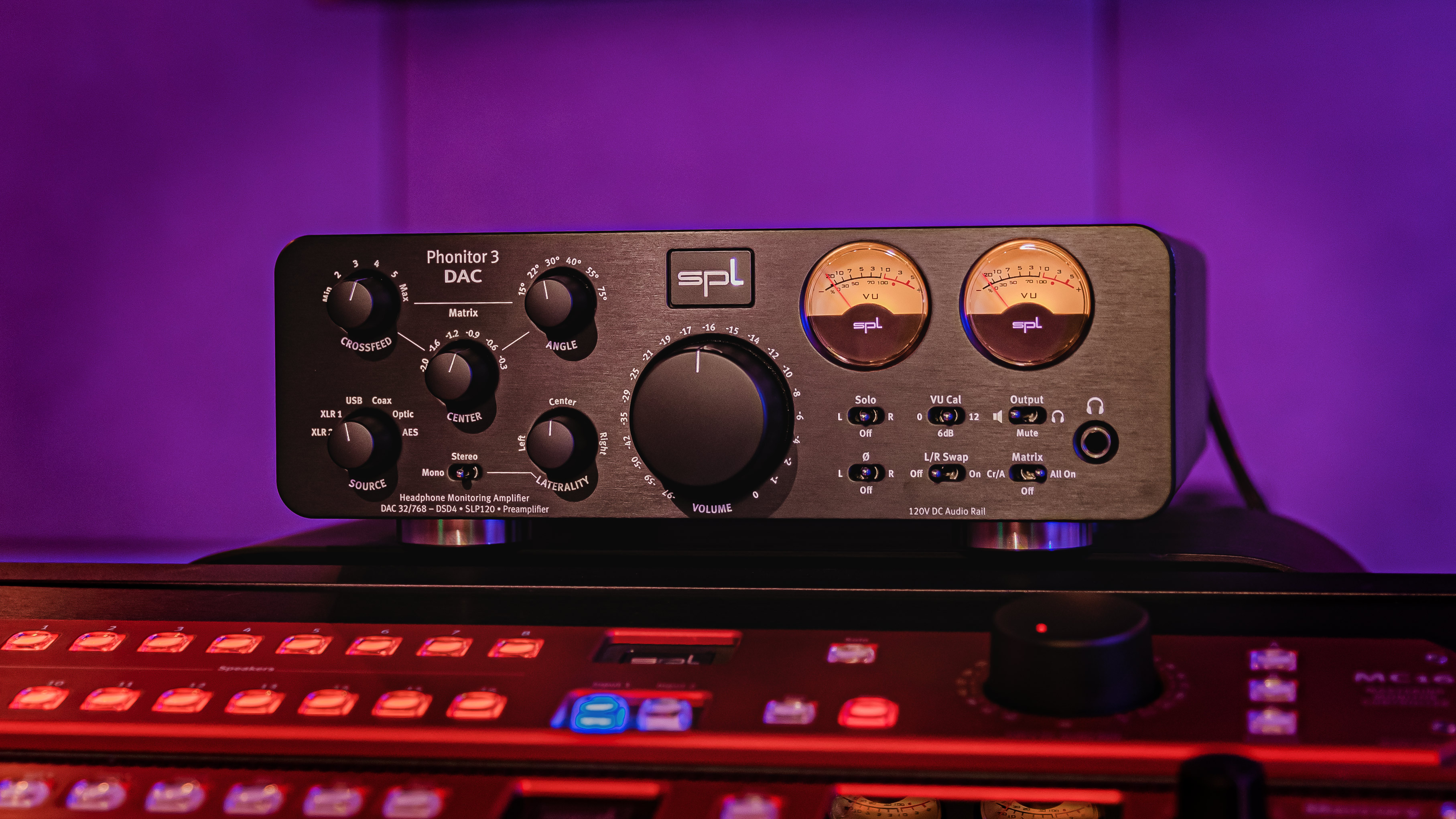

SPL Phonitor 3 DAC /포니터 3 DAC/는 120V 테크놀로지가 적용된 헤드폰 앰프 및 모니터링 컨트롤러이며, 통합 DAC 디지털 소스 또는 DAW에서 작업하는 음향 및 마스터링 엔지니어, 까다로운 프로듀서에게도 완벽한 모니터링의 중심입니다. USB, AES/EBU 또는 S/PDIF 여부에 상관없이 아날로그 SLP120이 포함된 통합 DAC가 32bit 해상도와 최대 768kHz의 샘플링 레이트로 디지털 PCM 오디오 신호를 변환합니다. 최대 DSD256의 해상도로 DSD 신호를 변환할 수 있습니다. 아날로그 측면에서 Phonitor 3 DAC는 SPL의 120V 테크놀러지를 기반으로 스피커와 헤드폰을 통해 대형 SPL 마스터링과 동일한 모니터링 퀄리티를 제공합니다. 아날로그 Phonitor Matrix /포니터 매트릭스/를 사용하면 스피커와 동일한 공간 인식으로 최고 품질의 헤드폰 믹스, 마스터링 경험을 선사합니다.

헤드폰을 위한 사운드

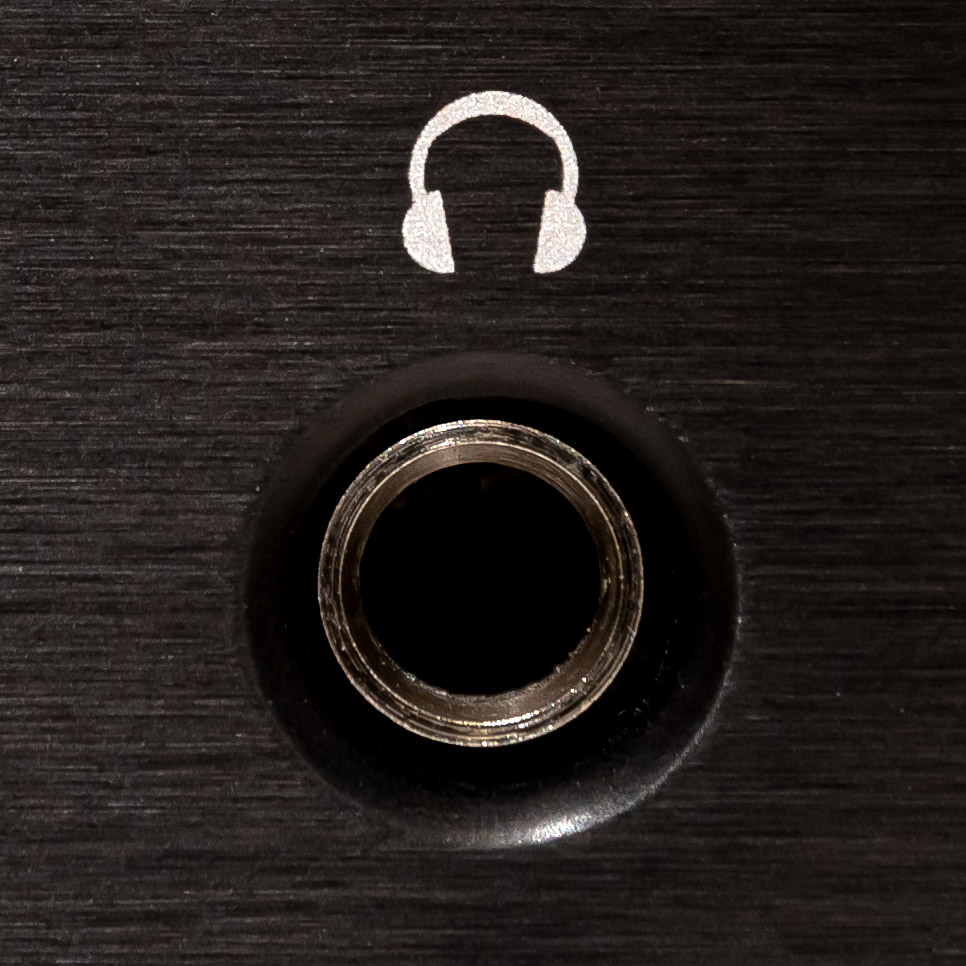

Phonitor 3 DAC는 전면에 스테레오 잭 플러그가 있는 스탠다드 헤드폰 연결을 제공합니다. 엄청난 출력 덕분에 모든 종류의 헤드폰을 쉽게 구동할 수 있습니다. 따라서, SPL 120V 기술의 장점을 발휘하고 정직하고 섬세하며, 동시에 생생한 사운드 경험으로 리스너에게 보답합니다.

라우드스피커를 위한 사운드

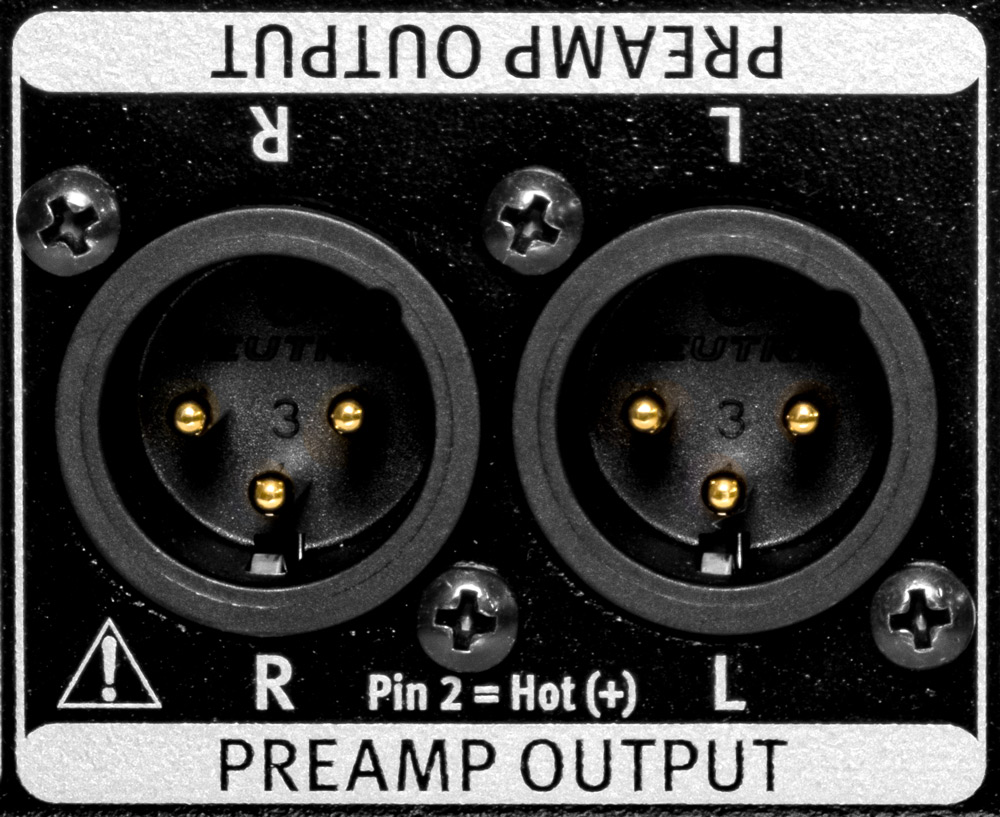

후면의 프리앰프 아웃을 통해 Phonitor 3 DAC는 모든 모니터링 상황에서 고품질 모니터링 컨트롤러가 될 수 있는 스테레오 출력을 제공합니다. 파워 앰프가 통합된 액티브 스피커 또는 파워 앰프워 결합된 패시브 스피커에 이 아웃풋을 연결할 수 있습니다.

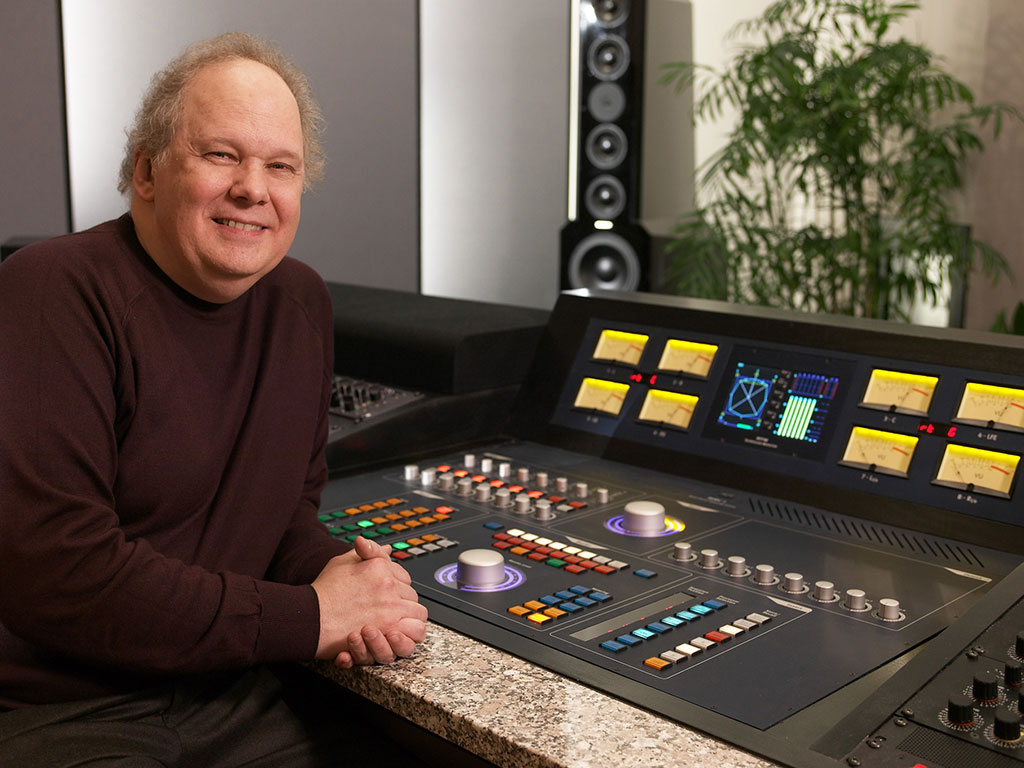

SPL MMC 1과 엔지니어 Bob Ludwig

최고의 모니터링

Phonitor 3 DAC는 SPL 120V 테크놀로지와 같은 핵심 기술과 라지 포맷 SPL DMC 및 MMC 마스터링 콘솔과 같은 시그널 품질을 제공합니다.

헤드폰, 스피커

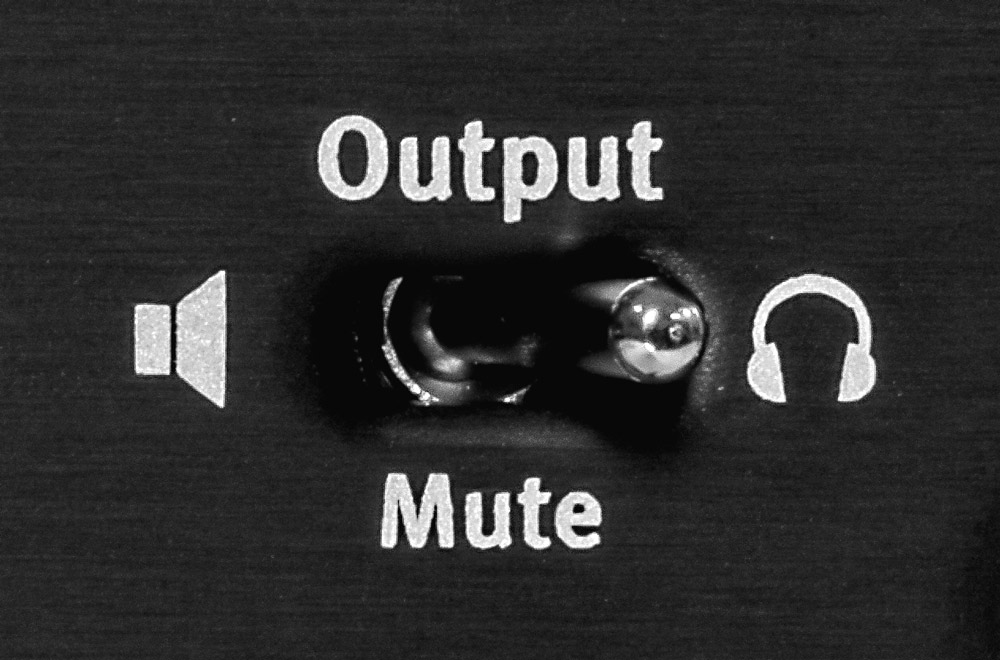

아웃풋 스위치 - 헤드폰에서 스피커 재생으로 전환하기만 하면 되고, 중앙 위치(뮤트)에서는 신호가 아웃풋에 도달하지 않습니다. VU 미터가 빨간색으로 켜집니다.

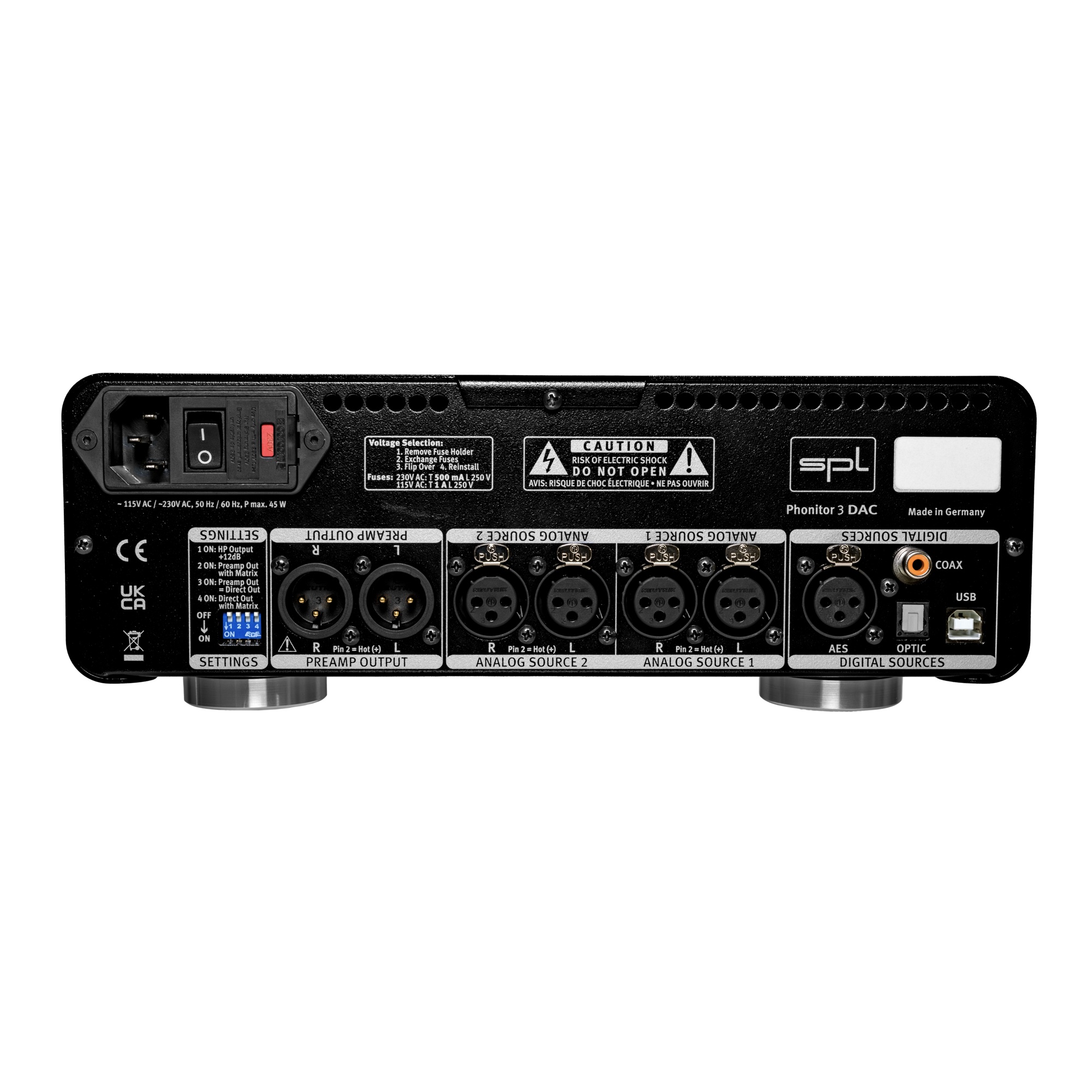

디지털 & 아날로그 스테레오 인풋

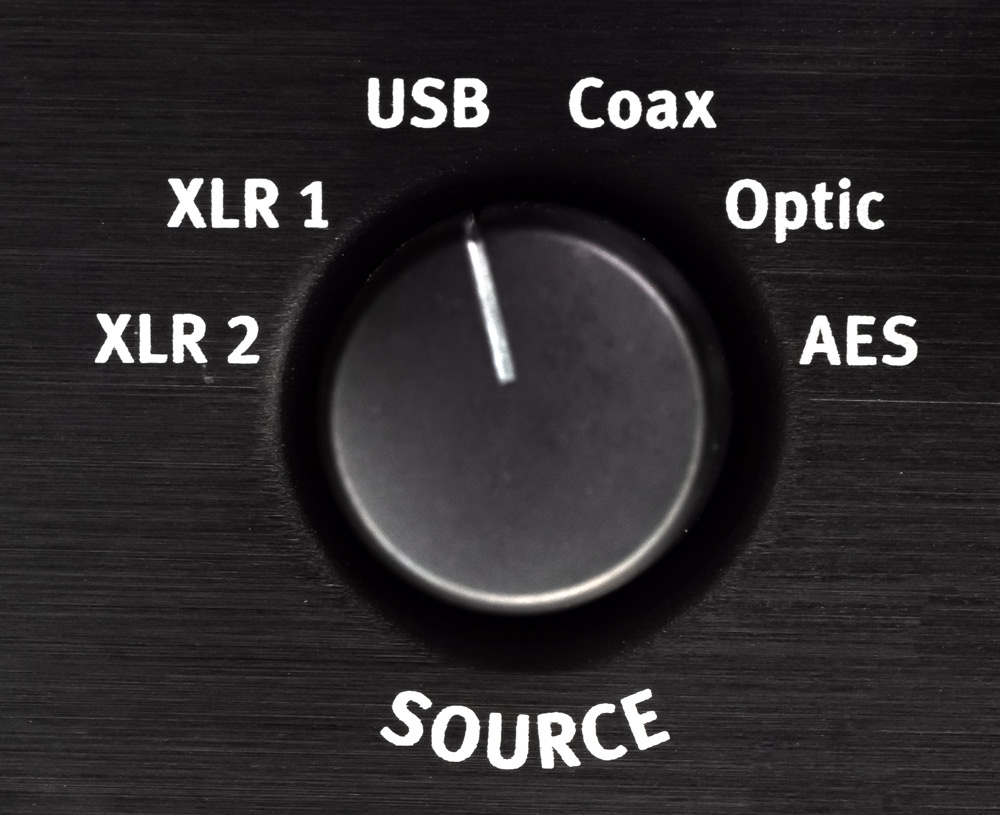

최대 6개의 스테레오 소스를 Phonitor 3 DAC에 연결할 수 있으며 소스는 소스 스위치를 통해 선택할 수 있습니다.

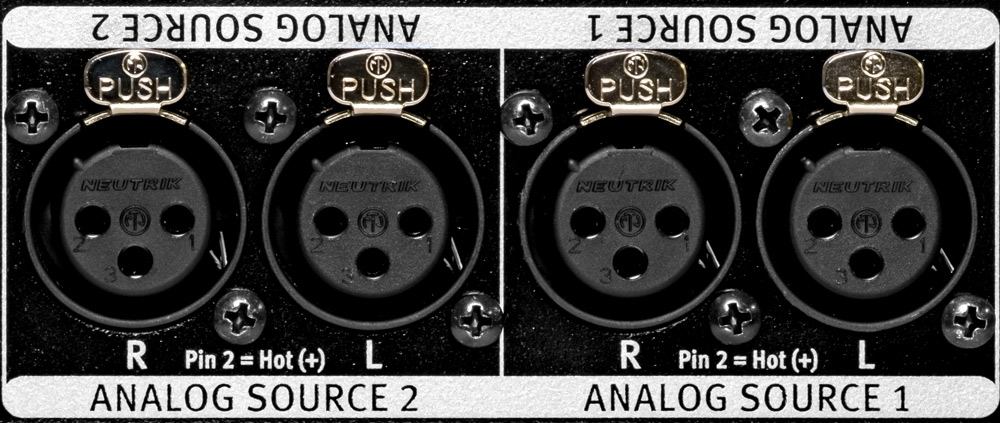

아날로그 인풋

아날로그에는 각 2개의 XLR 라인 입력이 있는 2개의 아날로그 스테레오 인풋이 제공됩니다. 밸런스드 아웃풋과 라인 레벨을 갖춘 프로페셔널 아날로그 플레이어를 여기에 연결할 수 있습니다.

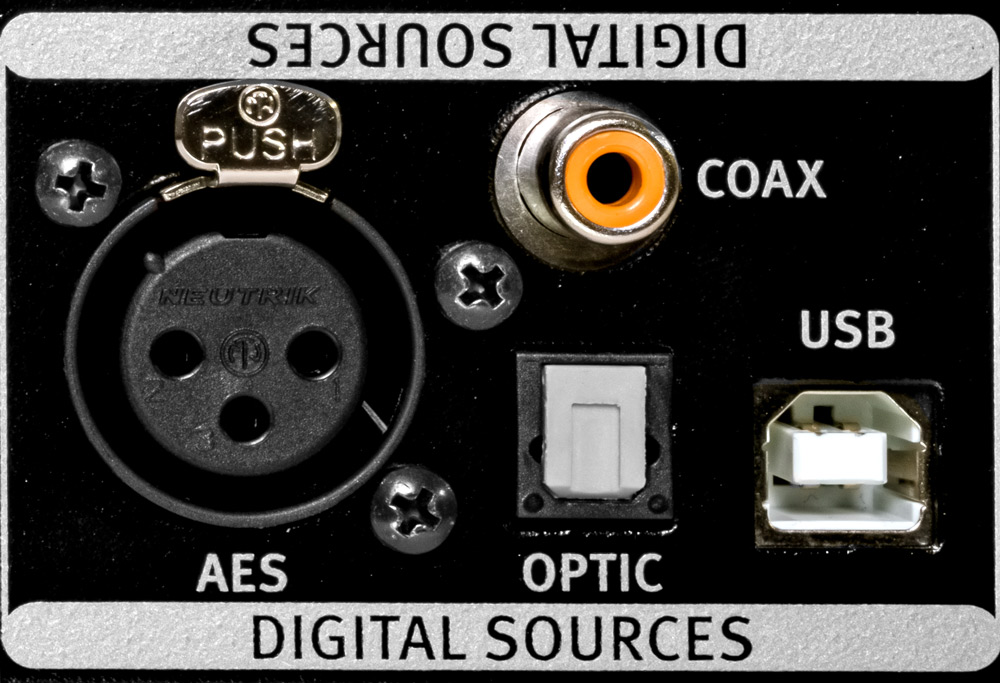

디지털 인풋

디지털 측면에서 Phonitor 3 DAC는 4개의 스테레오 인풋을 제공합니다.

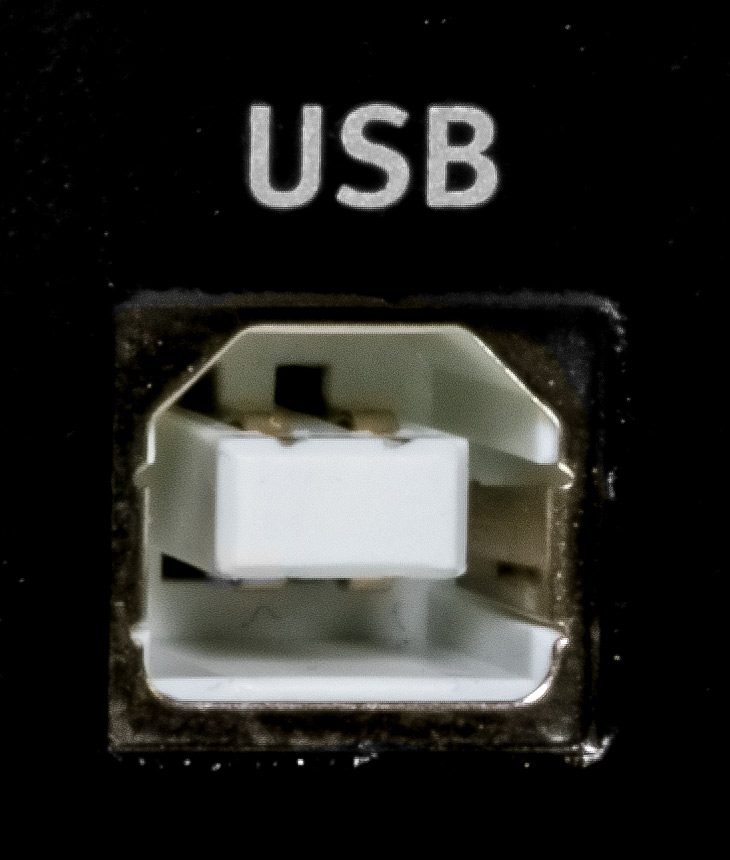

USB

USB 인풋(B)을 사용하여 DAW와 직접 연결하는 것이 가능합니다. Mac 또는 iDevice에서 작동하기 위해 드라이버를 설치할 필요가 없습니다. Phonitor 3 DAC는 USB를 통해 32bit 해상도와 최대 768kHz 샘플링 레이트의 PCM 오디오 신호와 최대 DSD256 해상도의 DSD 신호를 컨버팅합니다.

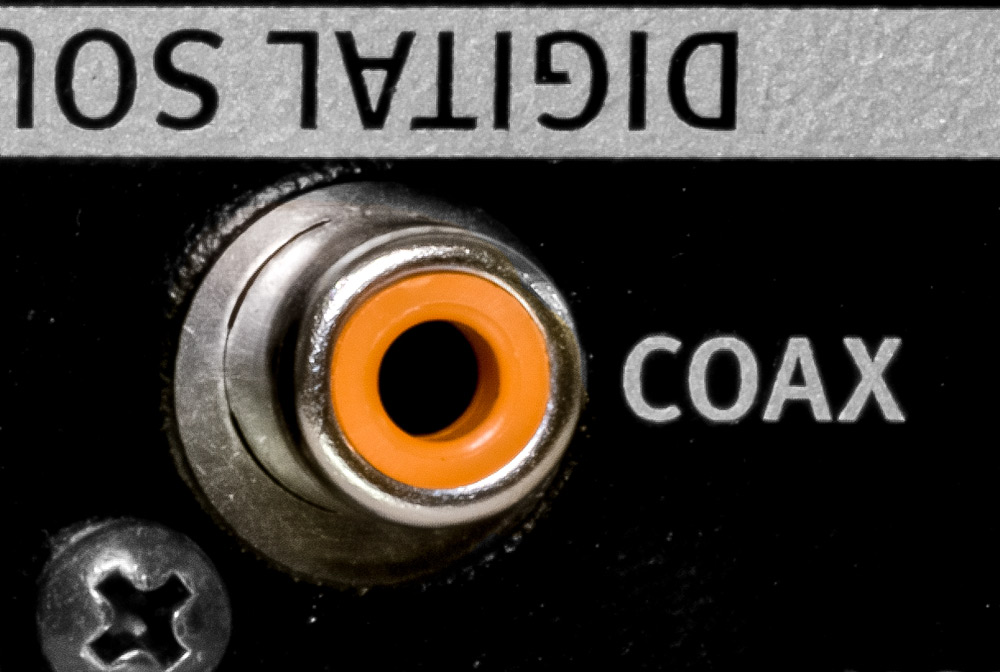

S/PDIF, Coaxial

동축 입력 S/PDIF는 최대 192kHz의 샘플링 레이트와 16 - 24bit의 bit 전송률로 2채널(PCM 오디오)를 수신할 수도 있습니다. 신호 전송에는 RCA 커넥터가 있는 언밸런스드 2-와이어 75Ω 동축 케이블이 사용됩니다.

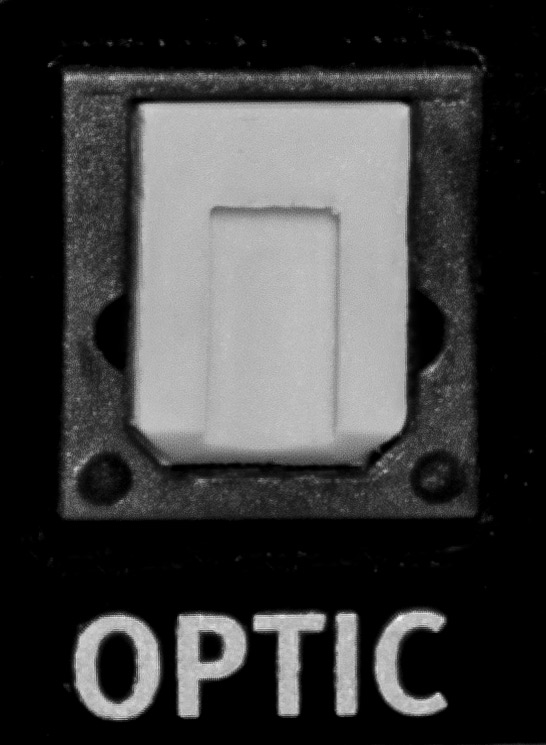

S/PDIF, Optical

S/PDIF 옵티컬 인풋은 최대 192kHz 샘플링 레이트와 16 - 24bit의 비트 레이트로 2채널 신호(PCM 오디오)를 수신할 수 있습니다. 입력 잭은 F05입니다. 이 인터페이스는 TOSLINK로 더 잘 알려져 있습니다. 하나의 팁으로 광 섬유의 품질이 좋은 것을 채택하는 것이 좋습니다. 저렴한 플라스틱 광섬유를 사용하면 쿼드 샘플링 레이트(176.4kHz/192kHz)의 전송에 결함이 생길 수 있습니다. 이러한 경우에은 글래스 광섬유 케이블을 채택하는 것이 좋습니다.

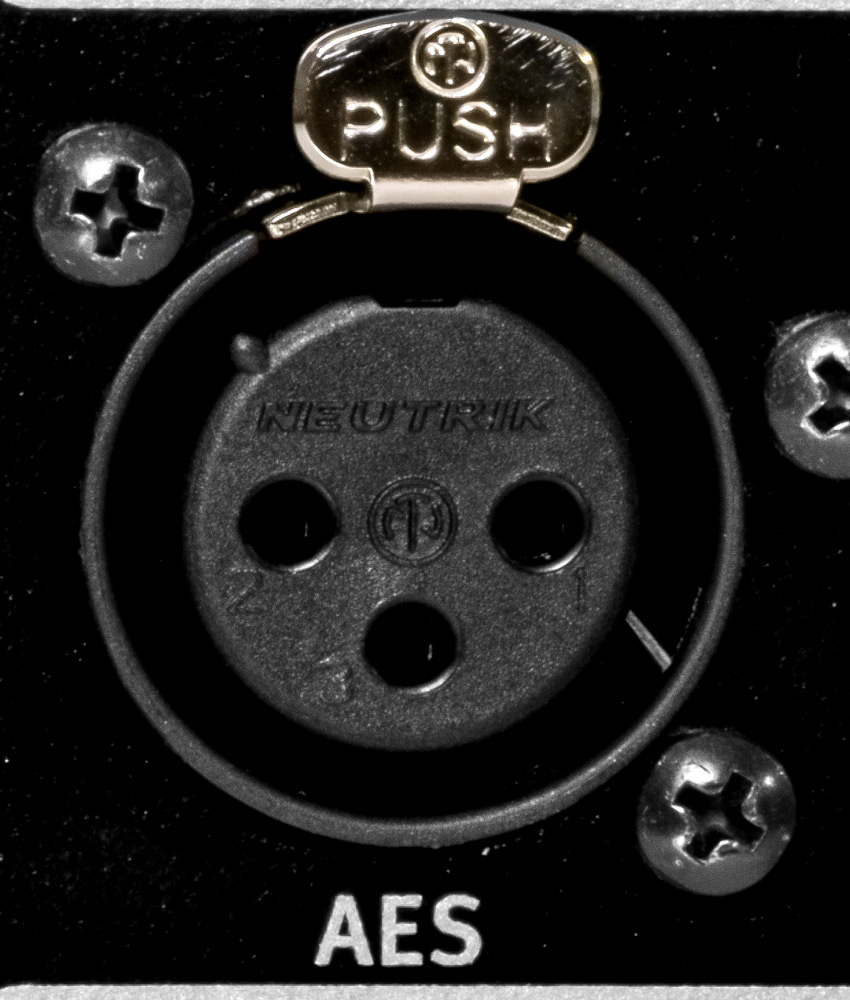

AES/EBU

AES 인풋은 스탠다드 XLR 인풋(XLRf)에 해당하는 인풋 잭을 제공합니다. AES 신호는 최대 샘플링 레이트가 192kHz이고 비트 전송률이 16 - 24bit로 인코딩된 두 개의 PCM 오디오 채널을 전송할 수 있습니다. 이 표준은 IEC 60958 타입 I에 따라 정의됩니다.

DAC - 최고는 충분합니다.

Phonitor 3 DAC의 디지털-아날로그 컨버터의 컨버터 칩은 높은 평가를 받는 AKM AK4490 Velvet Sound™ 프리미엄 DAC가 채택되었으며, 이 아키텍처로 인해 최고의 사운드 디테일을 재현합니다. PCM 오디오를 32bit 해상도와 최대의 샘플링 레이트로 변환합니다. PCM의 오디오의 경우 32bit 해상도와 16배인 768kHz의 샘플링 레이트로 변환하며, DSD의 경우 DSD4 또는 DSD256의 해상도까지 지원합니다.

SLP 120

모든 DAC 칩의 아날로그 아웃풋은 로우패스 필터로 필터링되어야 합니다. 다른 모든 DAC와 달리 이 로우패스 필터는 SPL 120V 테크놀로지를 사용하여 제작되어 다이내믹 레인지와 헤드룸 및 사운드를 향상합니다. Phonitor 3 DAC의 DAC에는 120V 테크놀로지가 적용된 아날로그 싱글 로우패스 필터인 SLP 120이 장착되어 있습니다.

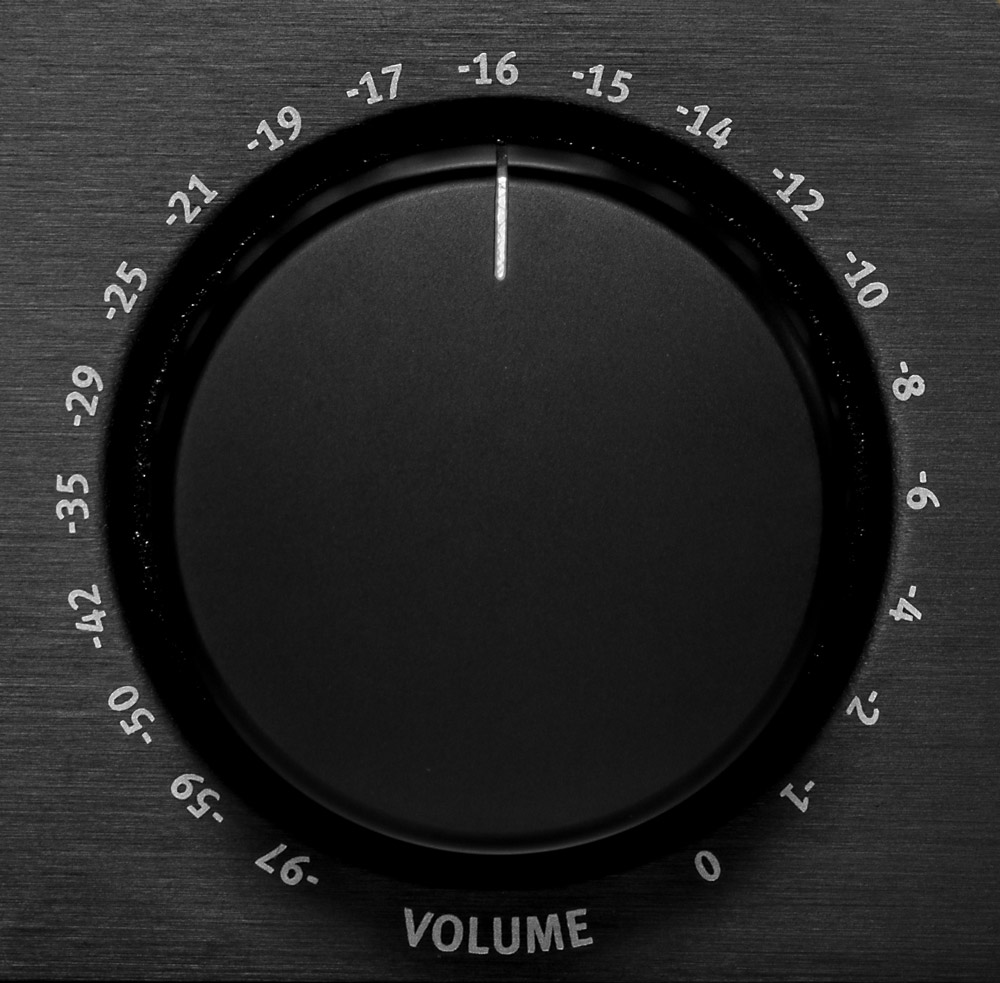

볼륨 컨트롤

알루미늄으로 가공된 거대한 45mm 볼륨 컨트롤 노브는 촉각적인 하이라이트입니다. Alps RK27 “Big Blue” 포텐셔미터와 함께 부드러운 컨트롤 느낌을 더욱 향상시키고 모니터링 레벨을 완벽하게 제어합니다.

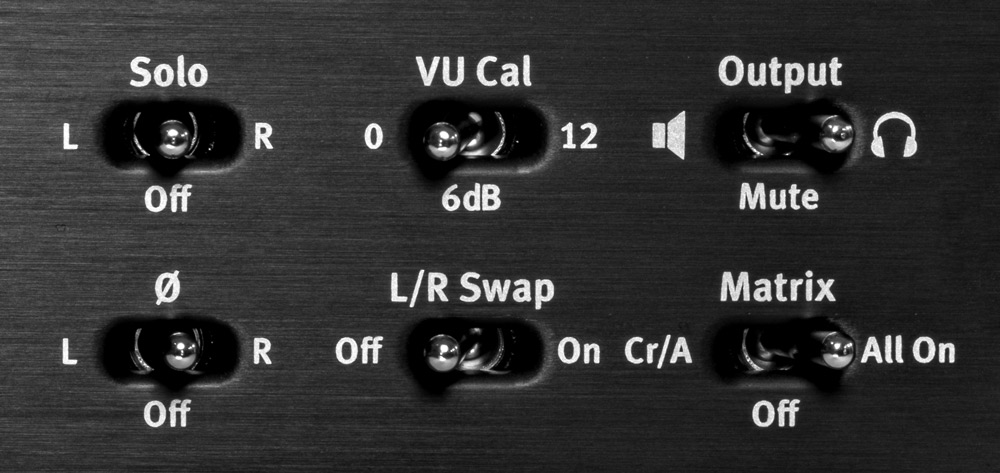

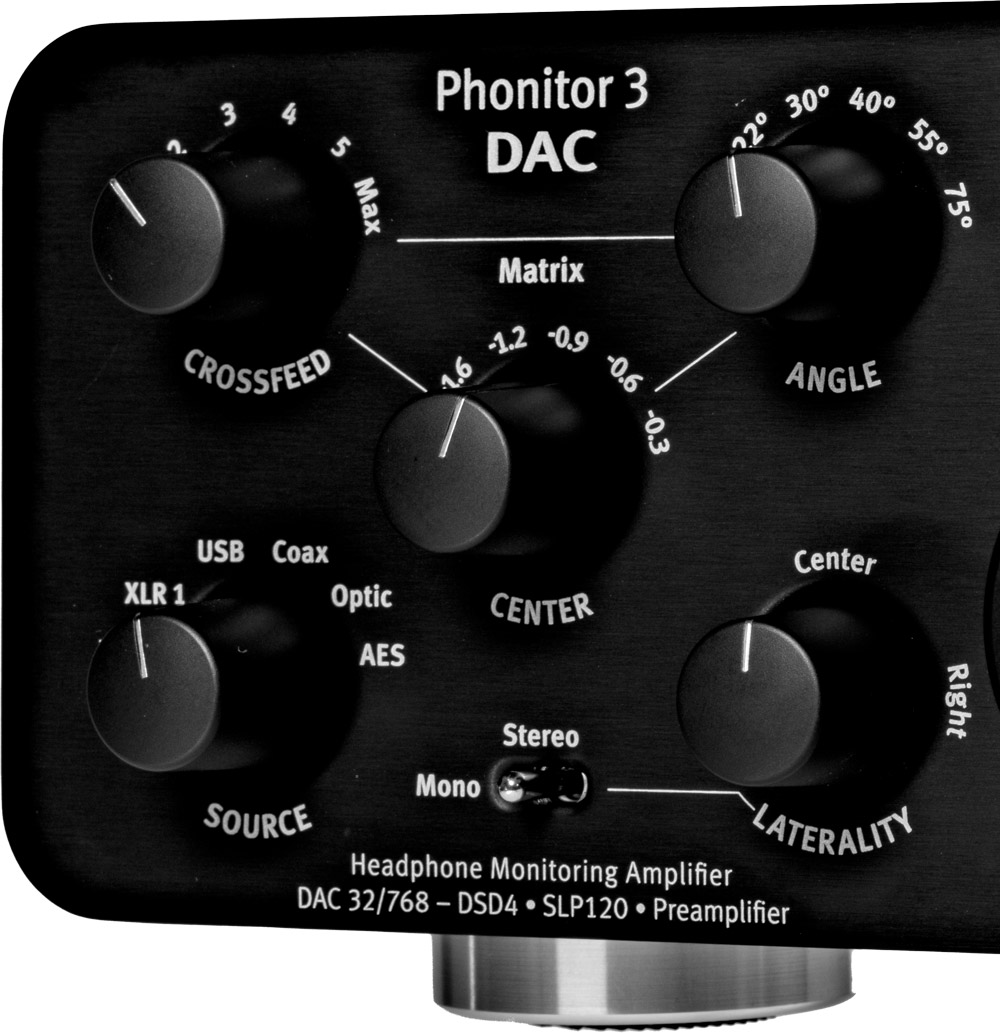

타협 없는 모니터링

Phonitor 3 DAC는 완벽한 모니터 컨트롤러입니다.

• 소스 선택
• Crossfeed, Speaker Angle, Center Level이 있는 Phonitor Matrix
• Mono/Stereo
• 래터럴리티 컨트롤
• 솔로 L/R
• L/R 위상 컨트롤
• L/R 스왑
• 헤드폰, 스피커 아웃풋 전환 가능
• 뮤트

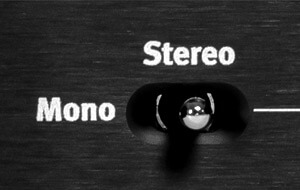

모노, 스테레오 설정

Mono/Stereo 스위치를 사용하여 Phonitor 3 DAC의 아웃풋 신호가 일반 스테레오 신호인지 또는 모노 신호로 합산되는지에 대한 여부를 선택할 수 있습니다.

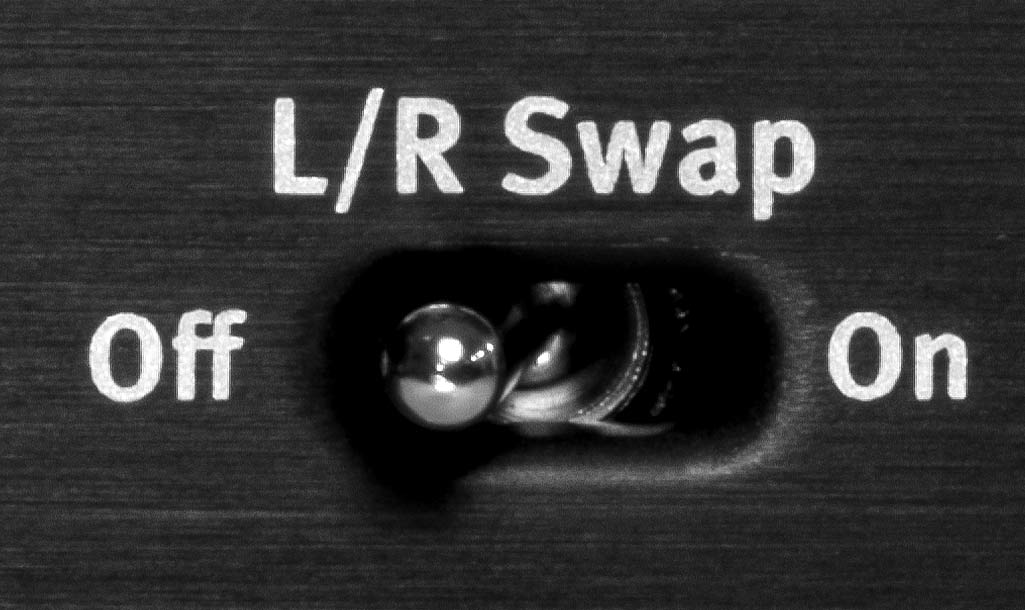

L/R 스왑

채널 스왑 기능인 L/R 스왑이 가능합니다. 이 기능은 스테레오 이미지를 반전시켜서, 왼쪽은 오른쪽으로, 오른쪽은 왼쪽으로 전환할 수 있습니다. 이것은 움직임 방향과 장면을 일치시켜야하는 비디오 더빙에서 샘플을 모니터링할 때 특히 중요하고, 시간을 매우 절약해 줍니다. 방향이 올바르지 않으면 샘플이 이미지와 일치하는지 여부를 판단하기 전에 채널을 전환하기 위해 샘플을 DAW에 로드해야 합니다. L/R 스왑 기능을 사용하면 이러한 수고를 하지 않아도 됩니다. 이제 샘플 라이브러리를 미리 듣는 동안 Phonitor 3 DAC에서 방향을 전환할 수 있습니다.

L/R 위상 반전

이 스위치를 사용하여 오디오 신호의 위상을 반전시킬 수 있습니다. 3-way 셀렉트 스위치가 'L' 위치에 있으면 왼쪽 채널이 반전되고, 'R' 위치에 있으면 오른쪽 채널이 반전됩니다. 중간의 'Off'에서 이 기능이 꺼집니다. 따라서 Phonitor 3 DAC의 아웃풋에서는 일반 스테레오 신호가 존재합니다.

M/S 컨트롤

Mono/Stereo 및 L/R 위상 반전 스위치를 조합하면 미드 또는 사이드 신호만 모니터링할 수 있습니다. 스위치가 'Mono'로 설정되고 L(또는 R)에 대해 위상 반전이 활성화되면 사이드 신호만 재생됩니다. 또한 위상 반전이 꺼지면 미드 신호에 해당하는 모노 신호가 재생됩니다. M/S 시그널의 개별 모니터링은 많은 믹스 및 마스터링 엔지니어에게 널리 퍼진 스탠다드가 되었습니다.

한눈에 모든 것을 확인하세요.

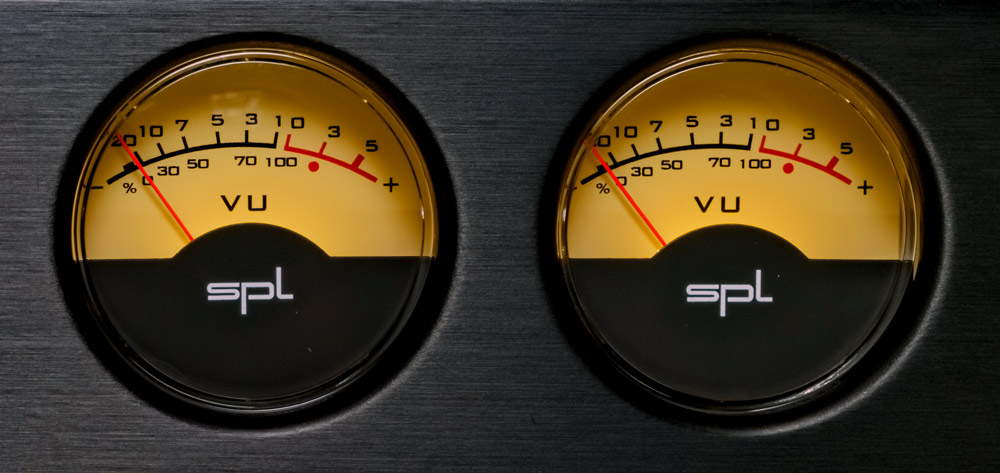

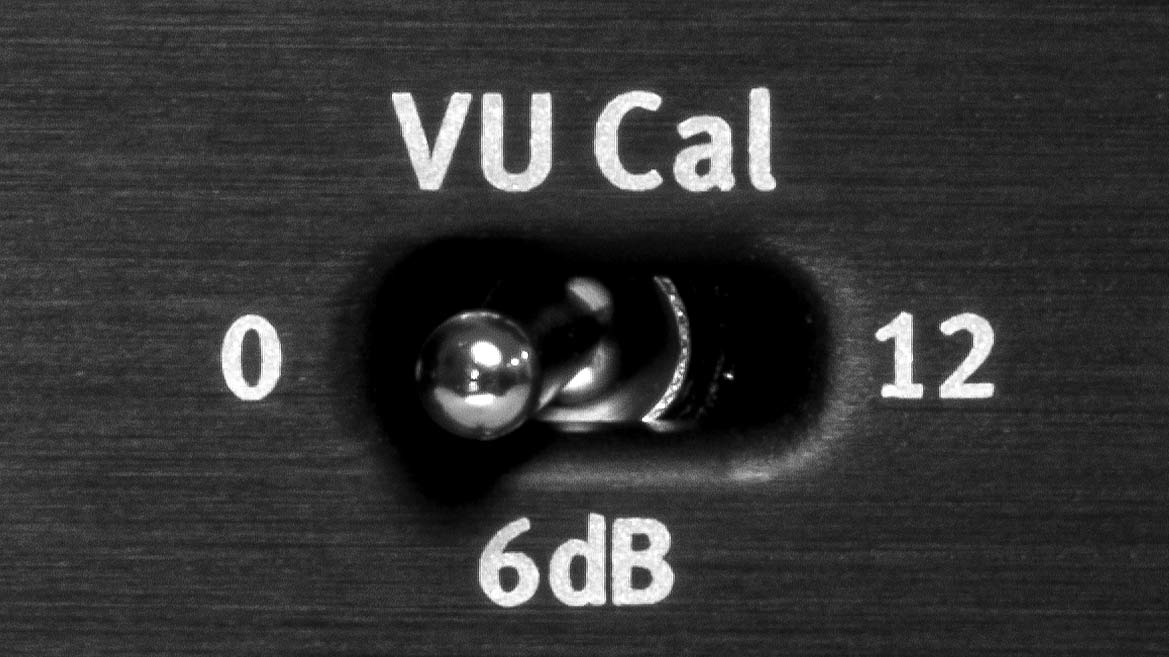

2개의 메커니컬 VU 미터는 L/R 오디오 채널의 입력 레벨을 시각화합니다. VU Cal 스위치를 사용하여 VU 미터에 표시되는 신호를 -6dB 또는 -12dB까지 줄일 수 있습니다. 따라서 VU 미터는 매우 높은 인풋 레벨에서도 이상적인 디스플레이 범위에서 작동합니다.

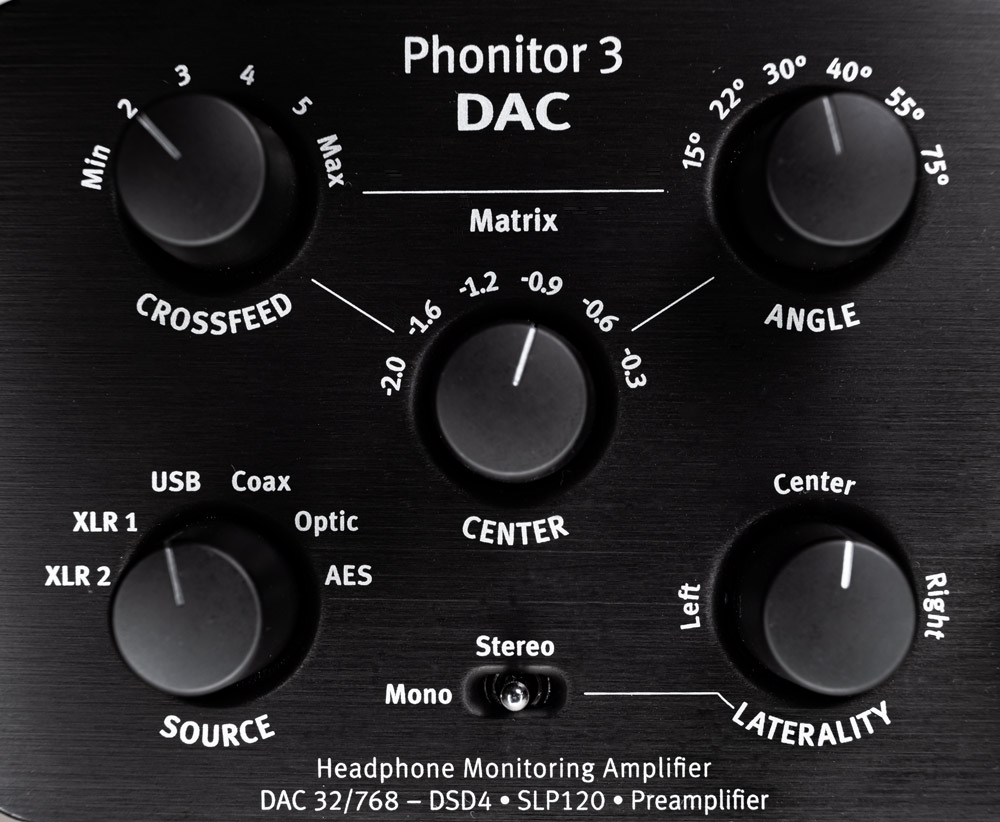

Phonitor Matrix는 헤드폰 앰프의 혁명입니다.

SPL 헤드폰 앰프의 유니크한 기능 중 하나는 SPL Phonitor Matrix입니다. 이를 통해 믹싱 및 마스터링 엔지니어는 모든 유형의 스테레오 스피커 시스템으로 완벽하게 컨버팅 되는 완벽한 믹스를 만들 수 있습니다.

그러나 Phonitor Matrix는 스튜디오에서 전문가용으로만 사용하도록 설계된 제품은 아닙니다. 또한 Hi-Fi 애호가는 마치 스피커에서 재생되는 것처럼 헤드폰으로 음악을 즐길 수 있습니다.

어떻게 가능한가요?

음악은 일반적으로 스테레오 스피커에서 재생하기 위해 생성되고 혼합됩니다. 헤드폰으로 듣는 것과 라우드스피커로 듣는 것은 다릅니다. 가장 큰 차이점은 왼쪽 스피커에서 오른쪽 귀로, 오른쪽 스피커에서 왼쪽 귀로 소리 신호가 교차하지 않는다는 점입니다. 이러한 교차 신호는 시그널이 없기 때문에 기존의 헤드폰 청취에서는 누락됩니다. 헤드폰의 한 쪽에서 다른 쪽으로 교차합니다. 이로 인해 부자연스럽게 넓은 스테레오 스테이지가 생성됙고 음원이 스테레오 스펙트럼의 실제 위치에서 재생되지 않게 됩니다. 그러나 SPL Phonitor Matrix로 아날로그 회로를 사용하여 이 잘못된 스테레오 이미지를 수정할 수 있습니다.

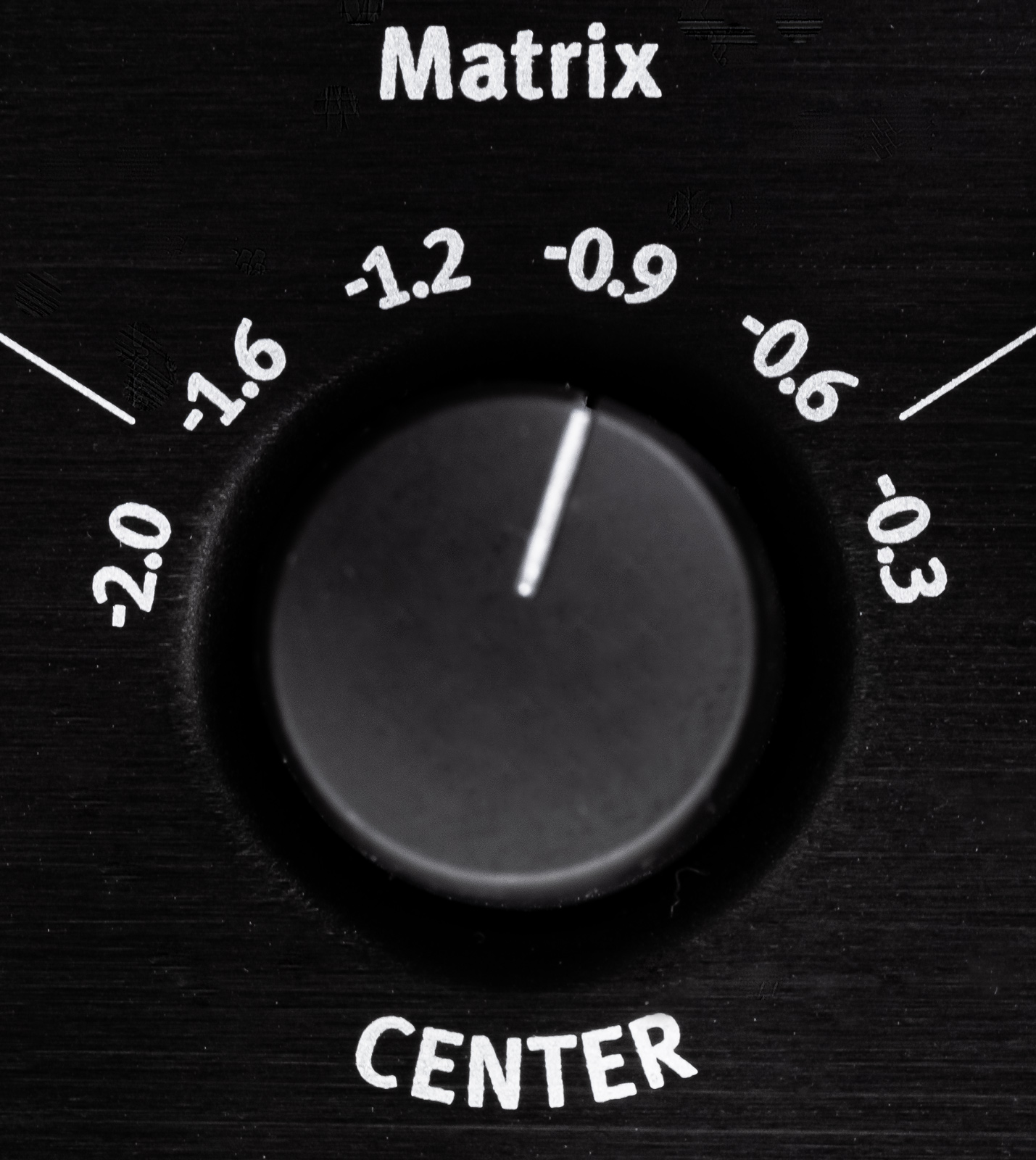

대부분의 Phonitor 장치에서 이 값은 -1dB의 ㄱ고정 어테뉴에이션으로 설정되어 있으며, 이는 사운드 스테이지의 진정한 표현을 얻기 위한 최선의 선택입니다. 가장 발전된 믹싱 및 마스터링 애플리케이션을 위해 설계된 Phonitor 3 DAC는 'Centre' 스위치를 사용하여 0.3dB 또는 0.4dB의 미세한 단계로 중앙 레벨을 조정할 수 있습니다.

요약

SPL Phonitor Matrix는 스테레오 사운드 이미지의 잘못된 표현을 수정하여 믹싱 및 마스터링 엔지니어가 올바른 결정을 훨씬 쉽게 찾을 수 있도록 합니다. Hi-Fi 애호가는 원래 믹싱 및 레코딩된 것과 같은 음악을 경험할 수 있습니다. 따라서 헤드폰에서 성공적이고 긴 믹싱 세션을 방해하는 것은 없습니다.

프리앰프 및 다이렉트 아웃

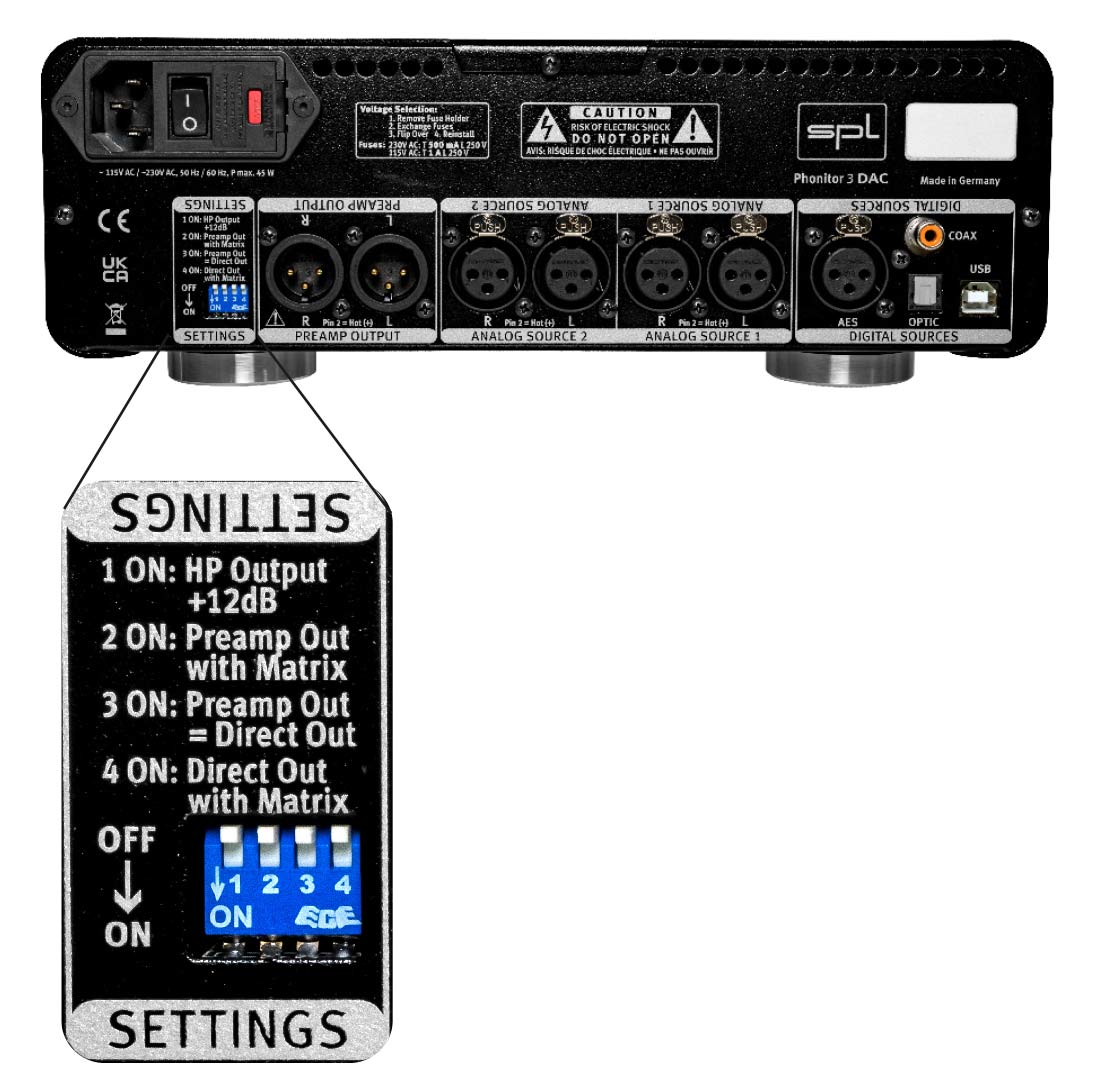

장치 후면에 있는 딥 스위치를 사용하면 후면 스테레오 출력의 볼륨 컨트롤을 신호 경로에서 전환할 수 있습니다. 하지만 이게 다가 아닙니다. 프리앰프 아웃(볼륨 컨트롤 포함) 또는 다이렉트 아웃(볼륨 컨트롤 없음)으로 구성되었는지 여부에 관계 없이 Phonitor Matrix를 장치 후면 패널의 스테레오 아웃풋으로 출력하는 것도 가능합니다.

더욱 많은 파워

헤드폰의 감도가 다소 낮더라도 문제 없습니다. 장치 후면에 있는 DIP 스위치 1을 사용하면 헤드폰 출력 레벨을 12dB까지 증폭할 수 있습니다.

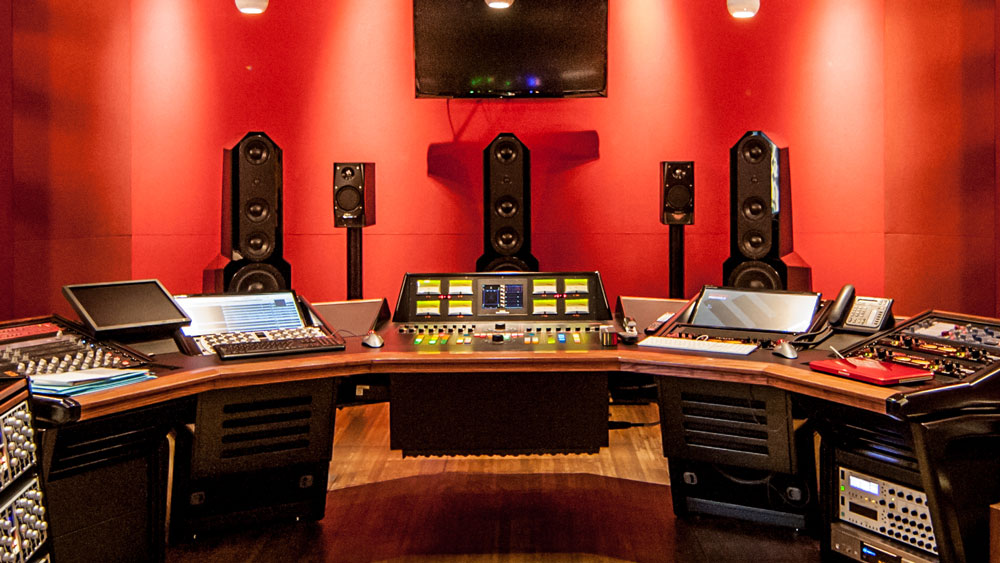

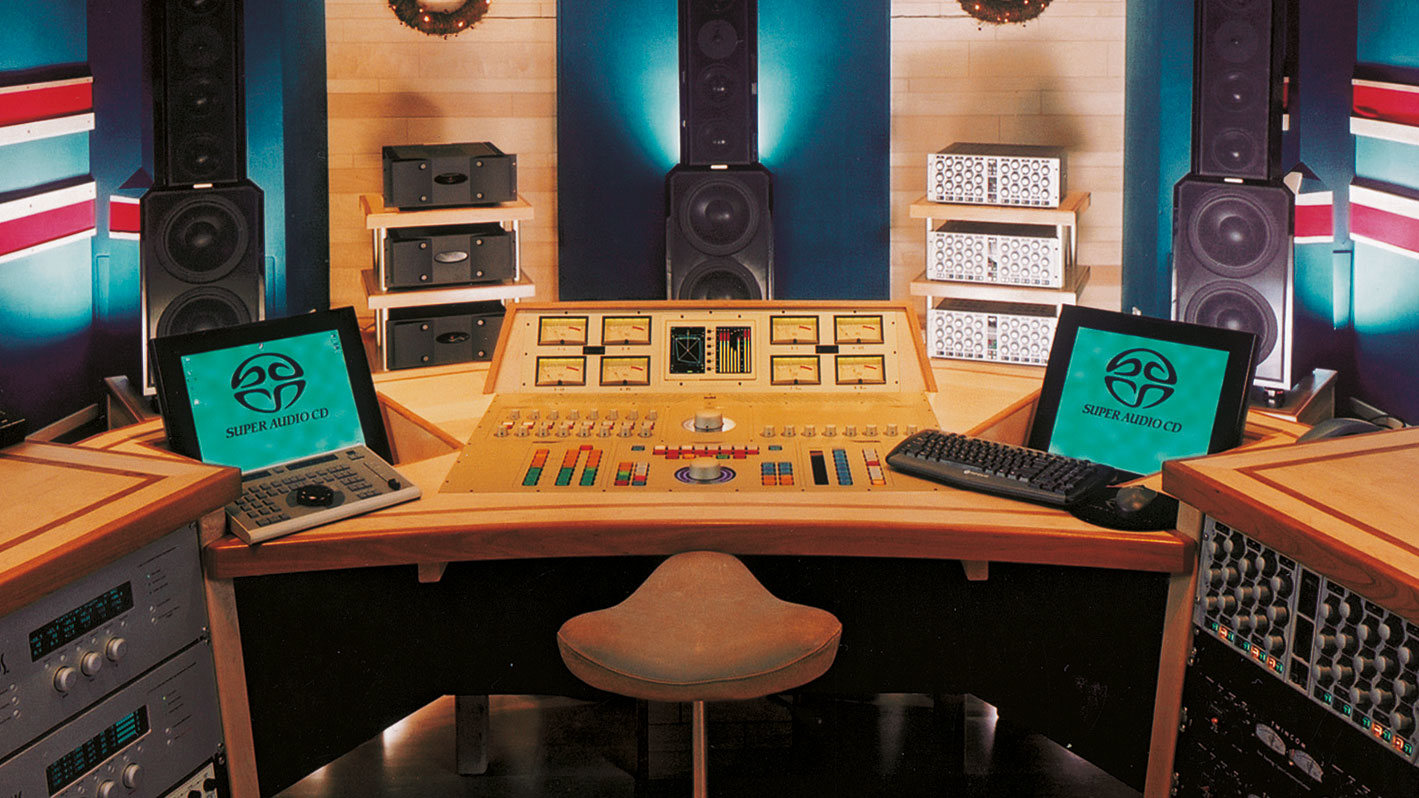

SPL MMC1이 배치된 Galaxy Mastering Studio입니다.

120V 테크놀로지

120V 테크놀로지는 세계에서 유일한 SPL만의 레퍼런스입니다. 120V의 DC 전압에서 작동합니다. 이는 IC 기반 반도체 연산 증폭기(op-amps)의 4배입니다.

가능한 최고의 오디오 품질을 위해서는 가능한 가장 높은 오디오 작동 전압이 필요합니다. 120V 기술은 ±60V에서 작동합니다. 이러한 고전압을 처리할 수 있도록 SPL은 ±60V의 DC 전압에서 작동할 수 있는 특수 독점 연산 증폭기인 SPL 120V SUPRA 연산 증폭기를 개발했습니다. 이 고전압은 기존 구성 요소와 연산 증폭기를 뛰어넘는 성능을 보여줍니다.

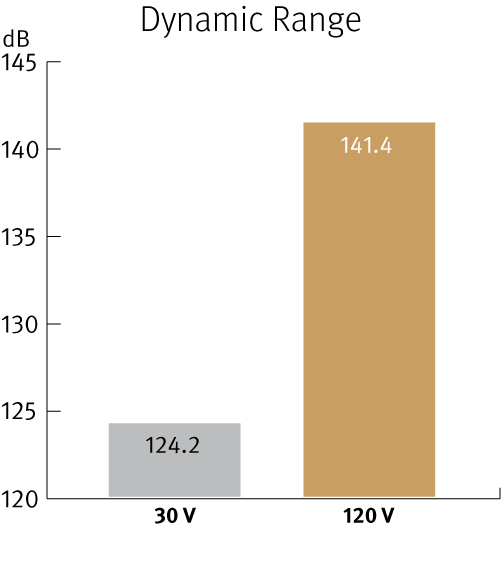

120V 테크놀로지는 뛰어난 기술 사양과 음향적 이점을 제공합니다. 기술적으로는 다이내믹 레인지, 신호 대 잡음비 및 헤드룸 측면에서 볼 수 있습니다. 음악적으로, 디테일의 풍부함과 절대적으로 편안한 청취 경험 측면에서 120V 테크놀로지 명칭은 주전원 소켓의 로컬 주전원 전압과 관련이 없습니다. 이것은 오디오 신호가 처리되는 장치 내부의 작동 전압에 관한 것입니다. 주 전원 소켓의 주 전압은 토로이달 변압기가 있는 장치의 내부 선형 전원 공급 장치에서 필요한 2차 전압으로 변환됩니다. 정류기는 이 AC 전압을 오디오 장치에 필요한 DC 전압으로 변환합니다. SPL 120V 기술에 대한 아이디어와 이 기술을 기반으로 한 SUPRA 연산 증폭기는 1990년대 SPL 설립저이자 수석 개발자인 볼프강 노이만에 의해 개발되었습니다. 최고의 마스터링 콘솔을 구축한다는 목표로 이 기본 기술 철학이 처음으로 구체화되었습니다. 따라서 갤럭시 스튜디오의 MMC1 마스터링 콘솔은 2000년에 빛을 보았습니다.

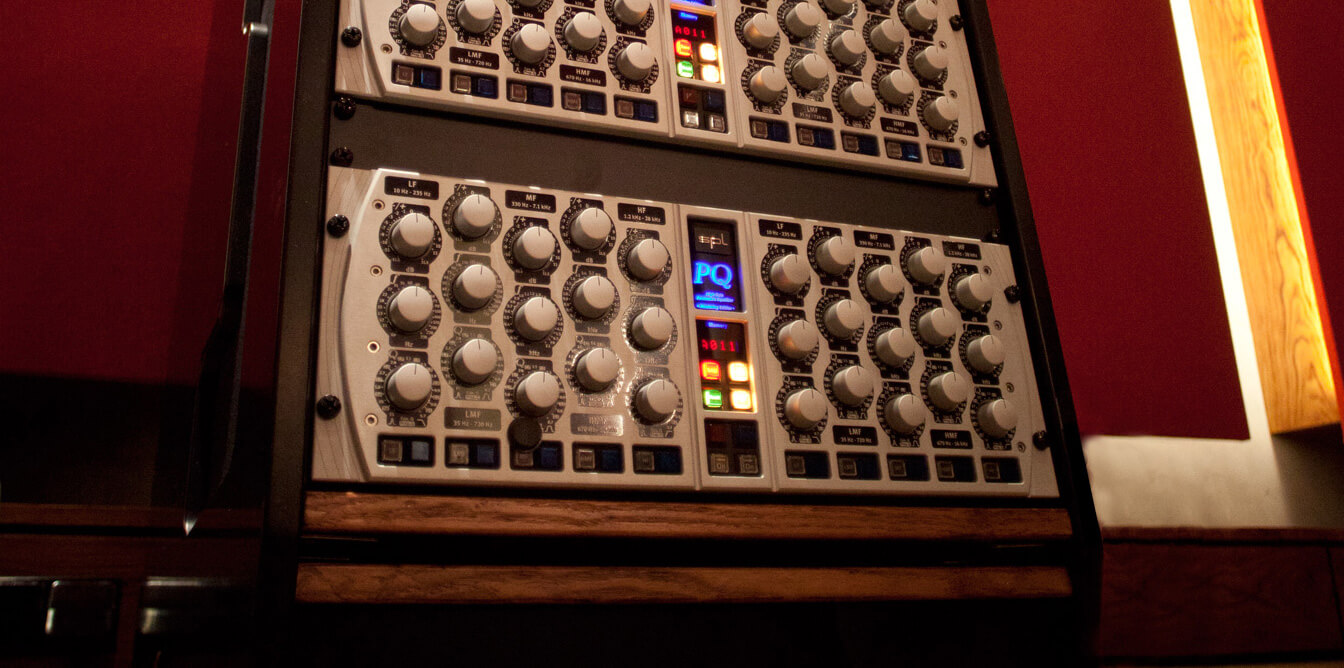

최고의 마스터링 콘솔을 구축한다는 목표로 이 기본 기술 철학이 처음으로 구체화되었습니다. 따라서 갤럭시 스튜디오의 MMC1 마스터링 콘솔은 2000년에 빛을 보았습니다. 뛰어난 음향 기능이 현장에 빠르게 전달되었으므로 추가 주문이 오래걸리지 않았습니다. MMC1 외에도 '파라메트릭 이퀄라이저의 왕'이라 불리는 PQ와 함께 120V 기술이 적용된 또 다른 전설적인 제품이 만들어졌습니다.

그 이후로 120V 기술은 모든 SPL 프리미엄 제품의 기반이 되었습니다. 한편, 마스터링 애플리케이션뿐만 아니라 스튜디오, Hi-Fi 용으로도 사용되었습니다.

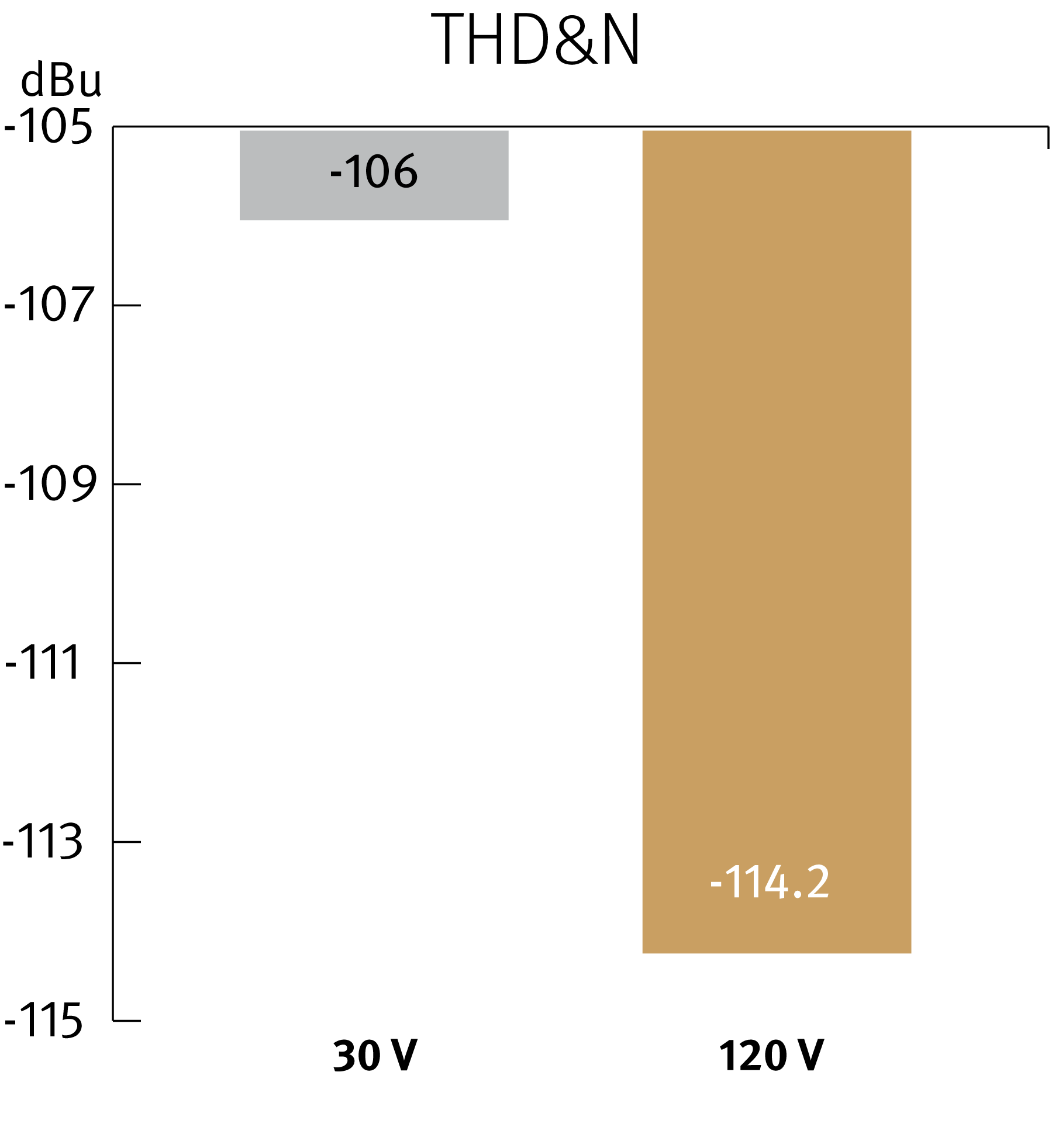

120V 테크놀로지 비교

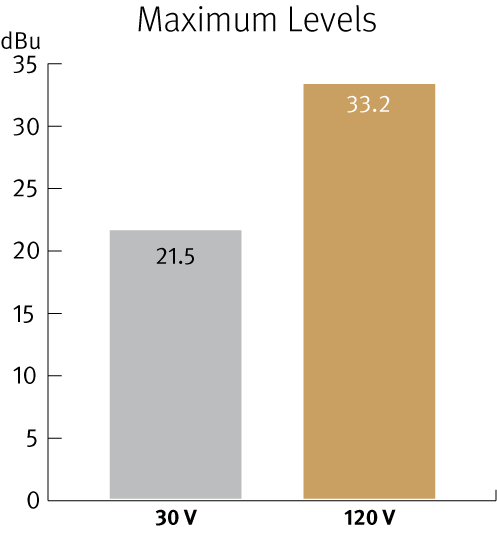

대부분의 오디오 장치는 ±15V의 내부 작동 전압으로 작동하므로, +21.5dBu의 최대 인풋 레벨을 처리할 수 있습니다. 예를 들어 DAC의 아웃풋 레벨이 0dBFS에서 +22dBu인 경우 음악 자료의 레벨 피크는 이미 장치의 인풋 스텝에서 과부하를 일으킬 것입니다. 오디오 장치의 모든 구성 요소는 종종 한계에서 작동합니다. 그 결과 스트레스와 빠른 피로를 유발하는 불안정한 소리가 발생합니다.

120V 기술이 적용된 SPL 장치는 ±60V의 더 높은 내부 작동 전압 덕분에 +32.5dBu의 인풋 레벨을 처리할 수 있으므로 12dB 더 많은 헤드룸을 제공합니다. 결과적으로 모든 구성 요소는 최적의 작동 범위에서 지속적으로 작동합니다. 그 결과 매우 쾌적하고 자연스러우며 편안한 사운드를 경험할 수 있습니다. 모든 디테일의 음악을 즐길 수 있습니다. 위의 표는 더 낮고 일반적인 작동 전압을 가진 일반 회로와 비교하여 120V 테크놀로지가 가진 기술의 우수성을 명확하게 보여줍니다.

무언가를 더 원하시나요?

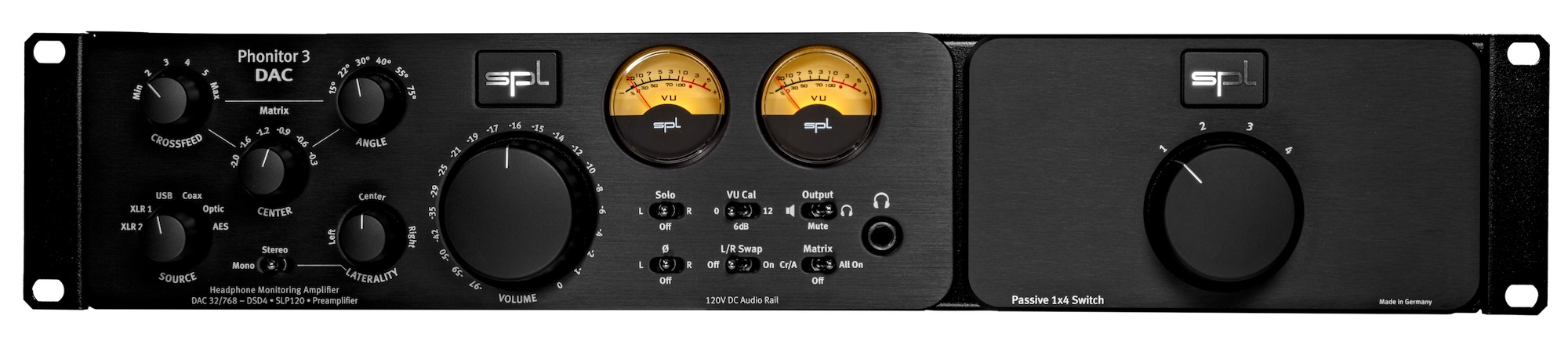

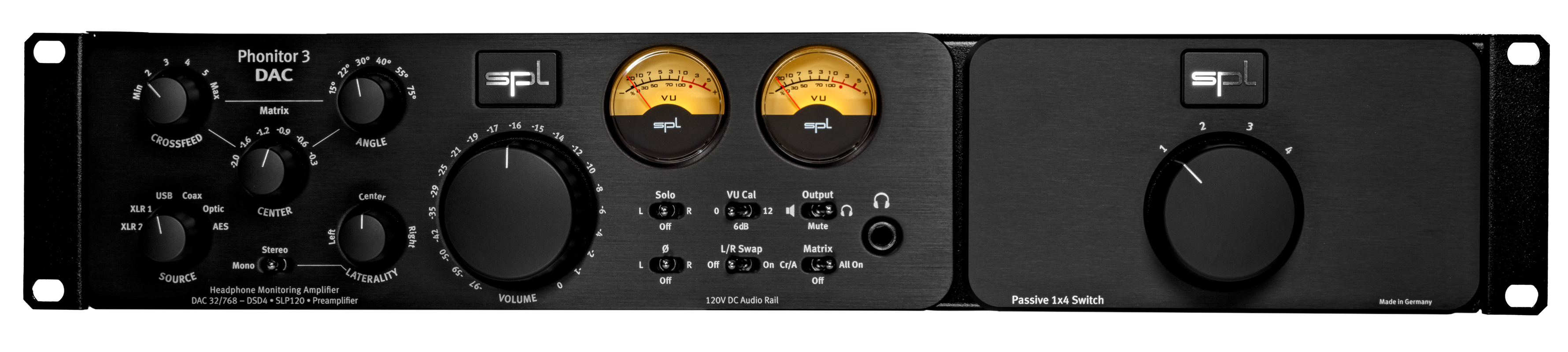

SPL 확장 랙은 Phonitor 3 DAC용 19" 랙 하우징일 뿐만 아니라 연결 가능성도 확장합니다. 이를 통해 Phonitor 3 DAC는 최대 4개의 스테레오 스피커 페어에 대한 모니터 컨트롤러가 될 수 있습니다.
