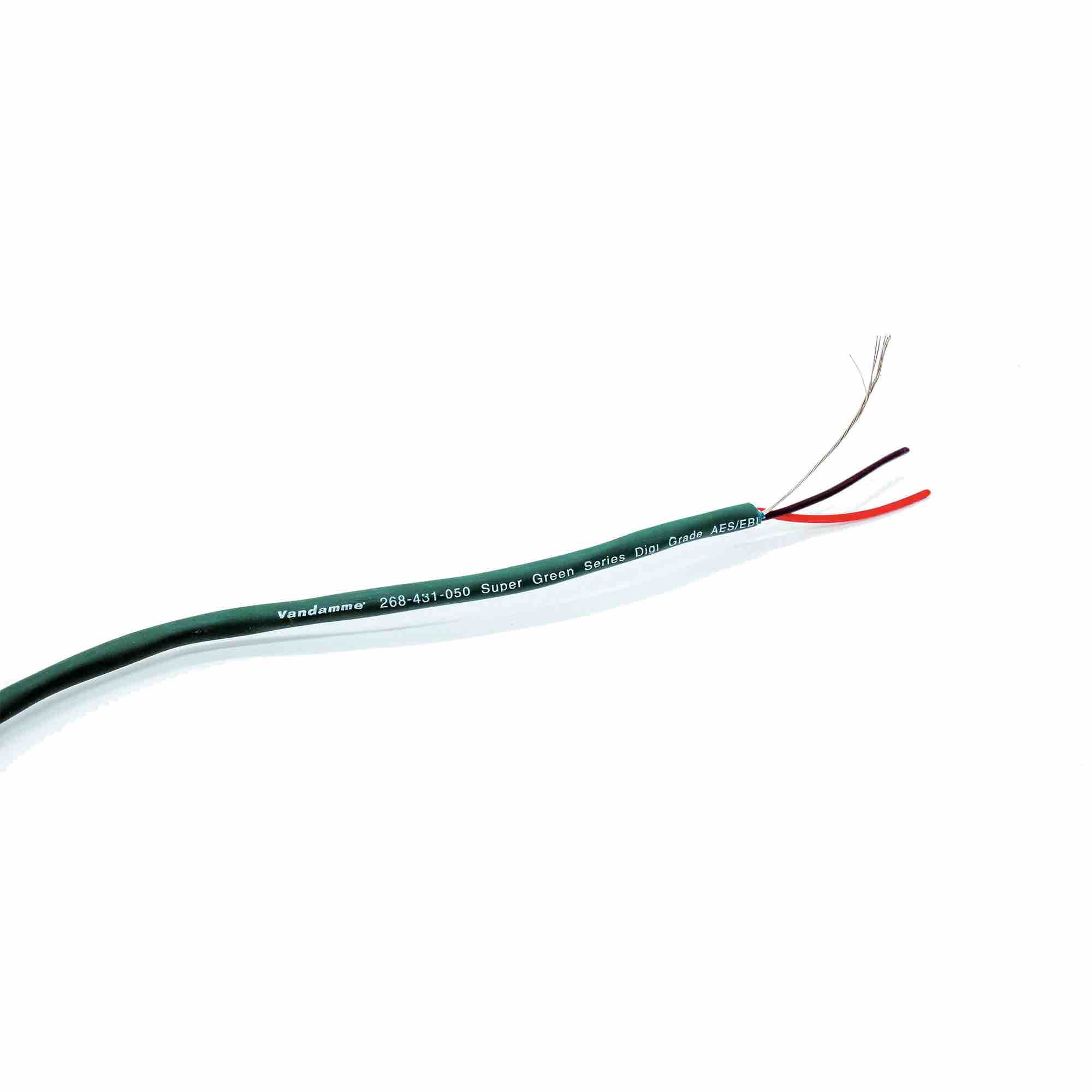

Super Green Series AES 1 pair, 110ohm (100M) (268-431-050)
Van Damme /반 담/ Super Green Series /슈퍼 그린 시리즈/는 96kHz 디지털 오디오 신호의 장거리 전송에 최적화된 PVC 재킷 페어 케이블입니다. 랙 배선 및 non-LSZH 셋업에 이상적이며 저손실 아날로그 오디오 및 밸런스드 데이터 애플리케이션에도 적합합니다.
용도
- AES/EBU 디지털 오디오 시그널의 장거리 전송
- 아날로그 및 디지털 PA는 1-12페어의 멀티핀 룸을 리턴합니다.
- RS442, RS485, DMX512 밑 타임 코드와 같은 100 ~ 110Ω 밸런스드 데이터 애플리케이션에 적합
특징
- 우수한 유연성과 기계적 내구성을 결합한 전체 디자인
- 낮은 커패시턴스와 우수한 어테뉴에이션 수치를 위한 22AWG 도체
- 장거리 96kHz 디지털 오디오 전송을 위해 전기적으로 설계되었습니다. - 이퀄라이제이션 없이 150m까지 전송 가능
- 탁월한 음향 무결성을 위한 초순수 무산소 구리
Spec
- Conductors: 7 x 0.25 mm bare ultra-pure oxygen-free copper
- Conductor size: 7 x 0.25 mm, 0.34 mm2, AWG 22/7
- Insulation: Foam skin polyethylene
- Insulation diameter: 1.75 ± 0.10 mm
- Colour Code: IEC 189-2 appendix A
- Drain wire: 7 x 0.25 mm tinned ultra-pure oxygen-free copper
- Drain wire size: 7 x 0.25 mm, 0.34 mm2, AWG 22/7
- Screen: 24 μm Aluminium/Polyester Foil > 100% coverage with clear polyester overwrap
- Jacket material: Flexible PVC composite
- Colour: Moss Green, RAL 6005
- Bend Radius: 10 x overall diameter
- Operating temperature: -15 to +70 0C
- Resistance
- Conductor - < 59 Ohm/km
- Insulation - > 5000 MOhm/km
- Capacitance
- Core to core - 40 pF/m
- Core to screen - 80 pF/m
- Impedance
- 1-3MHz - 110 ± 20% Ohms
- Attenuation
- 3 MHz - 4.90 dB/100 m
