상세정보

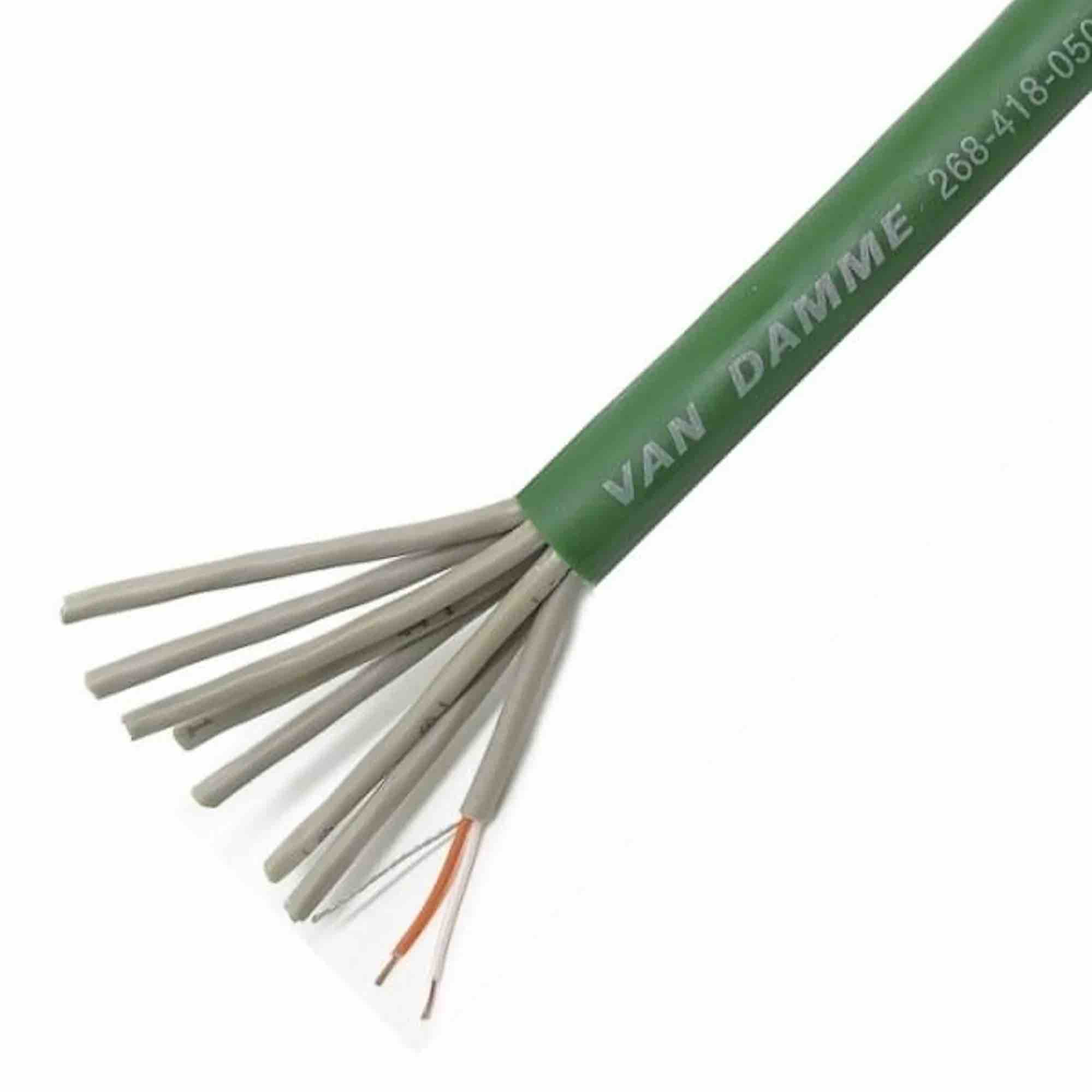

Green Series Digi Grade 8 pair AES/EBU multcore, 110ohm (100M) (268-418-050)
Van Damme /반 담/ Green Series Digi Grade /그린 시리즈 디지 그레이드/ 케이블은 AES/EBU 디지털 오디오 시그널의 정확한 전송을 위해 특별히 설계되었습니다. 낮은 커패시턴스 및 안정적인 임피던스는 장거리 전송에도 오류나 지터 없이 시그널이 유지되도록 합니다. 이러한 특성은 RS422, midi 및 타임코드와 같은 다른 중요한 데이터 전송 애플리케이션에도 사용할 수 있도록 합니다. 물론, 밸런스드 아날로그 오디오 사용에도 적합합니다.
용도
- 1-24페어의 랙 장비 및 장치용 디지털 오디오 신호 전송
- DAW, AD/DA 컨버터 전용 브레이크인, 브레이크아웃 케이블 전용
- 2트랙 AES I/O와 유연한 패치 코드를 인터페이스하기 위한 AES 마이크 케이블
- AES 특정 오디오 패치베이용 케이블링
- RS422, RS485, DMX512 및 타임코드와 같은 100~110Ω 균형 데이터 애플리케이션
특징
- 아날로그 밸런스드 오디오 및 AES/EBU에 적합
- 멀티코어 유형에는 전체 직경 감소를 위한 26AWG 컨덕터가 있습니다. 8페어 바리에이션은 업계 표준 AES D25 커넥터 셸에 정확히 호환됩니다.
- 탁월한 음향 무결성을 위한 초순수 무산소 구리
Spec
- Conductors: 7 x 0.16 mm bare ultra-pure oxygen-free copper
- Conductor size: 7 x 0.16 mm, 0.14 mm2, AWG 26/7
- Insulation: Foam skin polyethylene, Red/Blue
- Insulation diameter: 1.10 ± 0.10 mm
- Colour Code: IEC 189-2 appendix A
- Drain wire: 7 x 0.16 mm tinned ultra-pure oxygen-free copper
- Drain wire size: 7 x 0.16 mm, 0.14 mm2, AWG 26/7
- Screen: 24 μm Aluminium/Polyester Foil > 150% coverage
- Jacket material: Flexible PVC composite
- Overall diameter: 2.90 ± 0.15 mm
- Colour: Pebble Grey, RAL 7032
- Overall Colour: Leaf Green, RAL 6002
- Bend Radius: 10 x overall diameter
- Operating temperature: -15 to +70 0C
- Resistance
- Conductor - < 144 Ohm/km
- Insulation - > 5000 MOhm/km
- Capacitance
- Core to core - 50 pF/m
- Core to screen - 100 pF/m
- Impedance
- 1-4MHz - 110 ± 20% Ohms
- Attenuation
- 3 MhHz - 7.05 dB/100m
